Painel 2000, Inovação de Painéis, Lda.

TJ5 1000

Panneau de couverture avec couvre-joint, 5 nervures

Panneau de couverture avec couvre-joint.

Étanchéité absolue et protection des éléments de fixation, avec une résistance mécanique élevée. Idéal pour les grandes portées.

Usage
Couvertures
Épaisseurs
30, 40, 50, 60, 80, 100 mm
Largeur utile
1000 mm
Âme
PUR / PIR, λ = 0,021 W/m·K
Demander un devis Télécharger le catalogue

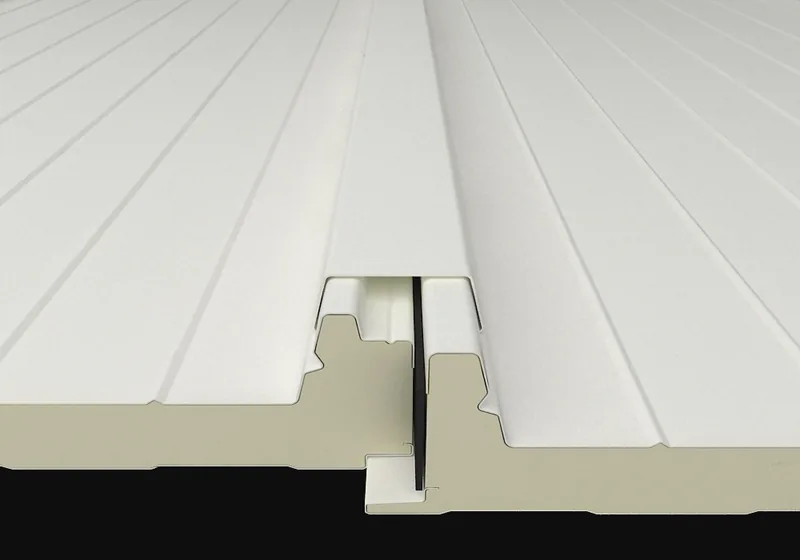

TJ5 1000, Panneau de couverture avec couvre-joint, 5 nervures
TJ5 1000: Coupe schématique, sans échelle
TJ5 1000: Coupe schématique, sans échelle

Données techniques

Valeurs indicatives. Pour le dimensionnement, confirmez les données auprès de Painel 2000.

Portée maximale (cm) par charge uniformément répartie (kg/m²), flèche maximale L/200
2 appuis 3 appuis
Épaisseur (mm) U (W/m²·K) Poids (kg/m²) 80120150200250 80120150200250
30 0,75 8,35 294245221193173 394327295257231
40 0,57 8,73 331275248216194 442368331289260
50 0,46 9,11 366304274239215 488406366320287
60 0,39 9,49 398332299261235 532443400349314
80 0,30 10,25 459382345301271 613511461403362
100 0,24 11,01 513428386338304 686572516451406

Couleurs

Couleur TJ5 1000
RAL 9010 Couleur standard
RAL 9006 Couleur standard
RAL 9007 Couleur non standard
RAL 9004 Couleur non standard
RAL 3009 Couleur standard
RAL 1015 Couleur non standard
RAL 5019 Couleur non standard
RAL 6005 Couleur non standard
RAL 6009 Couleur non standard
RAL 7012 Couleur non standard
RAL 7022 Couleur non standard
RAL 7038 Couleur non standard
RAL 8004 Couleur non standard
RAL 3000 Couleur non standard
Branco Pirinéu Couleur non standard
  • Couleur standard
  • Couleur non standard, soumise à des quantités minimales

Autres couleurs sur demande. Les couleurs à l’écran sont indicatives et peuvent ne pas correspondre à la teinte RAL finale.
